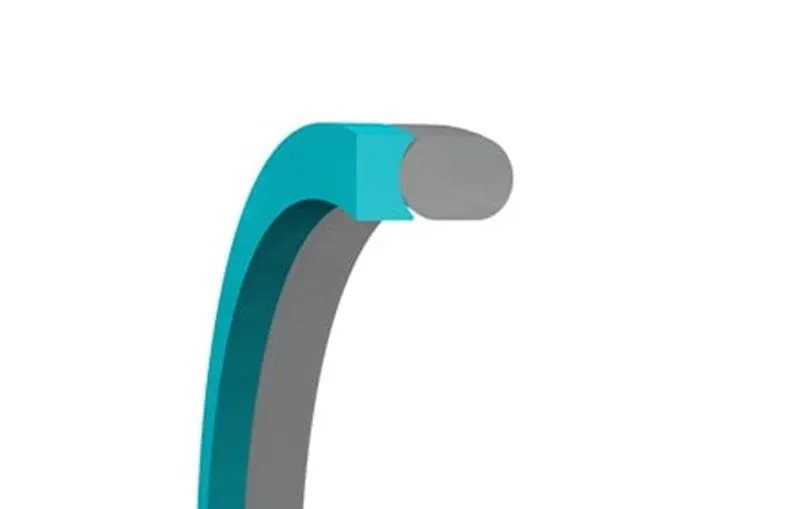

在液壓系統、超臨界設備及能源裝備中，背托環（Anti-Extrusion Ring）是保護主密封件（如O型圈、唇形密封）免遭高壓擠出的關鍵組件。其通過剛性支撐、間隙填充與應力分散三重機制，將密封系統承壓能力提升5-10倍。本文從結構機理、材料創新、設計計算及行業應用四大維度，系統闡述背托環密封件的技術邏輯與工程實踐。
當系統壓力超過主密封件抗擠出強度時：
密封材料蠕變：橡膠/PTFE在高壓下向間隙流動（如O型圈在＞5MPa時開始擠出）
永久性損傷：密封件被切裂形成泄漏通道
典型失效形態：
NBR O型圈：在15MPa壓力下，0.1mm間隙即可導致30%體積擠出
PTFE V型圈：10MPa時0.05mm間隙引發唇口撕裂
| 功能 | 實現方式 | 效果 |
|---|---|---|
| 剛性支撐 | 高模量材料（PEEK/金屬）抵抗變形 | 阻斷壓力傳遞至主密封件 |
| 間隙填充 | 精密匹配密封腔體間隙（0.01~0.2mm） | 消除介質擠入通道 |
| 應力分散 | 斜面設計將點載荷轉為面載荷 | 接觸應力降低50%~70% |
| 材料 | 抗壓強度(MPa) | 使用溫度(℃) | 摩擦系數 | 適用場景 |
|---|---|---|---|---|
| PTFE | 25 | -200~260 | 0.05~0.10 | 耐腐蝕低壓環境（＜35MPa） |
| 填充PTFE | 40~60 | -200~260 | 0.08~0.15 | 含顆粒介質（如鉆井液） |
| PEEK | 120 | -60~250 | 0.15~0.25 | 高壓液壓系統（≤70MPa） |
| 銅合金 | 300 | -200~400 | 0.10~0.20 | 超高壓閥門（＞100MPa） |
| 聚酰亞胺(PI) | 150 | -269~350 | 0.20~0.30 | 航空航天極端環境 |
| 納米復合材料 | 180* | -50~300 | 0.05~0.10* | 核反應堆一回路（抗輻照） |
*注：石墨烯增強PEEK（15%填充），強度提升50%，摩擦系數降低60%
固體潤滑層：
MoS?濺射涂層（2~5μm）：摩擦系數降至0.03，用于無油環境
DLC類金剛石鍍層：硬度HV 3000，耐顆粒沖蝕壽命提升10倍
抗粘接處理：
納米氧化硅改性（接觸角＞150°），防止橡膠粘附背托環
| 類型 | 結構圖示 | 承壓方向 | 抗擠出能力 | 適用工況 |
|---|---|---|---|---|
| 直壁型 | ?矩形截面 | 單向壓力 | 中等（≤40MPa） | 靜態O型圈密封 |
| 斜面型 | ?梯形斜面 | 雙向壓力 | 高（≤100MPa） | 液壓缸往復密封 |
| 階梯型 | ?多級凸臺 | 多向壓力 | 極高（＞150MPa） | 超高壓閥門 |
| 分瓣式 | ?剖分結構 | 安裝受限空間 | 中高（≤80MPa） | 大型法蘭免拆卸維修 |
挑戰：70MPa連續壓力，0.1mm間隙，含硬質顆粒污染
方案：
背托環：石墨烯-PEEK復合材料（抗壓180MPa）
主密封：U型聚氨酯密封+斜面背托環
效果：壽命從500小時延長至5000小時
挑戰：100MPa/200℃超臨界態，CO?分子滲透性強
方案：
階梯型銅合金背托環（表面MoS?涂層）
主密封：金屬C形環
數據：泄漏率＜1×10?? mbar·L/s
挑戰：液氧(-183℃)/液氫(-253℃)，振動載荷20g
方案：
分瓣式聚酰亞胺背托環（CTE匹配金屬）
主密封：充氦金屬O形圈
驗證：通過NASA-STD-5012低溫循環測試
| 步驟 | 技術要點 | 工具/方法 |
|---|---|---|
| 間隙測量 | 檢測密封腔體三維尺寸公差 | 氣動量儀（精度±0.001mm） |
| 表面處理 | 背托環安裝面Ra≤0.4μm | 金剛石砂輪拋光+電解鈍化 |
| 熱裝配 | 液氮冷卻背托環(-196℃)后壓入 | 溫差法過盈配合（過盈量0.02mm） |
| 應力檢測 | 貼片應變計監測裝配應力 | 無線應變采集系統（如HBM DAQ） |
| 失效現象 | 根本原因 | 解決方案 |
|---|---|---|
| 背托環碎裂 | 材料韌性不足或沖擊載荷 | 改用PI/PEEK復合材料 |
| 主密封件切邊 | 背托環邊緣未倒角（R＜0.1mm） | 增加R0.3mm圓角+拋光 |
| 異常磨損 | 摩擦熱積累導致熱膨脹卡死 | 增設散熱槽+納米潤滑涂層 |
功能集成背托環
嵌入式傳感器：壓電薄膜實時監測接觸壓力（如TE Connectivity MS系列）
自調節結構：形狀記憶合金（SMA）環隨溫度自適應補償間隙
增材制造突破
拓?fù)鋬?yōu)化設計：3D打印點陣結構背托環（減重40%，剛度不變）
梯度材料打印：接觸區高硬度（陶瓷）/支撐區高韌性（聚合物）
綠色循環技術
生物基聚合物：蓖麻油衍生PEEK（科思創 APEC® 系列）
化學解聚回收：超臨界CO?分解PEEK背托環，單體回收率＞95%
背托環密封件的價值在于其力學重構能力——將脆弱的聚合物密封轉化為可承受數百兆帕壓力的剛性堡壘。從斜面結構的應力導向到納米復合材料的強度躍升，每一次創新都在拓展密封技術的邊界：
在萬米深海：鈦合金背托環守護科考潛艇的液壓密封
在聚變堆芯：碳化硅背托環抵御14MeV中子輻照
在火星著陸器：PI背托環在-130℃維持氦密封
未來，隨著多物理場仿真精準預測擠出風險、智能材料實現損傷自愈，背托環將從被動防護升級為主動安全系統，成為高端裝備不可或缺的“力學衛士”。而對工程師而言，掌握“間隙控制×材料選型×幾何優化”三位一體的設計法則，便是駕馭高壓密封的終極密鑰。
